      YCB圆弧齿轮泵

      时间:2013-09-11 11:35 作者:北弘泵业

    YCB圆弧齿轮泵适用于输送不含固体颗粒和纤维,有腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统。
    应用范围
    在输油系统中可用作传输,增压泵;
    在燃油系统中可用作输送,加压,喷射的燃油泵;
    在液压传动系统中可用作提供液压动力的液压泵;
    在一切工业领域中,均可作润滑油泵用。 结构特点
    YCB圆弧齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、压力阀、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。
    泵设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。
    泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。
    从主轴外伸端向泵看,为顺时针旋转。

    YCB圆弧齿轮泵选型步骤
    YCB圆弧齿轮泵选型依据应根据工艺流程,系统要求,从液体性质、液体输送量、装置压力、管路布置以及操作运转条件五个方面加以考虑。
    流量是选配YCB圆弧齿轮泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。选YCB圆弧齿轮泵时,以最大流量为依据,兼顾正常流量,在没有最大流量时,通常可取正常流量的1.1倍作为最大流量。一般工业用泵在工艺流程中可以忽略管道系统中的泄漏量,但必须考虑工艺变化时对流量的影响。
    液体性质,包括液体介质名称,物理性质,化学性质和其它性质,物理性质有温度c密度d,粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的压力,所需动力计算和合适泵的类型:化学性质,主要指液体介质的化学腐蚀性和毒性,是选用齿轮油泵材料和选用那一种轴封型式的重要依据。
    装置系统所需的压力是选齿轮油泵的又一重要性能数据,一般要用放大5%—10%余量后压力来选择YCB圆弧齿轮泵的型号。这包括:吸油压力,排油压力,管道系统中的压力降(压力损失)。
    YCB圆弧齿轮泵装置系统的管路布置条件指的是送液高度、送液距离、送液走向。以便进行系统压力计算和动力校核。管道系统数据(管径、长度、管道附件种类及数目,吸油池至压油池的几何标高等)。

    YCB圆弧齿轮泵参数表

    型号

    流量
    Q
    转速
    n
    r/min

    排出压力
    p
    Mpa
    必需汽
    蚀余量
    r
    m
    效率
    η
    %

    电动机
    m3/h 频率
    Hz
    功率KW

    型号
    YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6
    1.0 1390 50 0.75 Y80L2-4
    0.7 1130 60 0.75 Y90S-6
    1.2 1710 60 0.75 Y80L2-4
    YCB0.6-1.6 0.6 910 1.6 7.0 70 50 1.1 Y90L-6
    1.0 1400 50 1.5 Y90L-4
    0.7 1130 60 1.1 Y90L-6
    1.2 1710 60 1.1 Y90S-4
    YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
    2.5 1400 50 1.1 Y90S-4
    1.9 1130 60 1.1 Y90L-6
    3.0 1710 60 1.5 Y90L-4
    YCB1.6-1.6 1.6 940 1.6 7.0 71 50 2.2 Y112M-6
    2.5 1440 50 4 Y112M-4
    1.9 1150 60 2.2 Y112M-6
    3.0 1750 60 4 Y112M-4
    YCB3.3-0.6 3.3 940 0.6 5.0 60 50 1.5 Y100L-6
    5.0 1420 50 2.2 Y100L1-4
    4.0 1150 60 1.5 Y100L-6
    6.0 1730 60 2.2 Y100L1-4
    YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
    5.0 1440 50 7.5 Y132M-4
    4.0 1170 60 4 Y132M1-6
    6.0 1750 60 7.5 Y132M-4
    YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
    6.0 1420 50 2.2 Y100L1-4
    4.8 1150 60 2.2 Y112M-6
    7.2 1730 60 3 Y100L2-4
    YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
    6.0 1440 50 7.5 Y132M-4
    4.8 1170 60 5.5 Y132M-6
    7.2 1750 60 7.5 Y132M-4
    YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
    12.0 1440 50 5.5 Y132S-4
    9.6 1170 60 4 Y132M1-6
    14.4 1750 60 5.5 Y132S-4
    YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
    12.0 1460 50 15 Y160L-4
    9.6 1170 60 11 Y160L-6
    14.4 1760 60 15 Y160L-4
    YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
    15.0 1440 50 5.5 Y132S-4
    12.0 1170 60 5.5 Y132M2-6
    18.0 1750 60 7.5 Y132M-4
    YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
    15.0 1470 50 15 Y160L-4
    12.0 1170 60 11 Y160L-6
    18.0 1770 60 18.5 Y160L-4
    YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
    24.0 1170 60 7.5 Y160M-6
    YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
    30.0 1170 60 11 Y160L-6
    YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
    36.0 1170 60 11 Y160L-6
    YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
    48.0 1180 60 15 Y180L-6
    YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
    60.0 1180 60 22 Y200L2-6

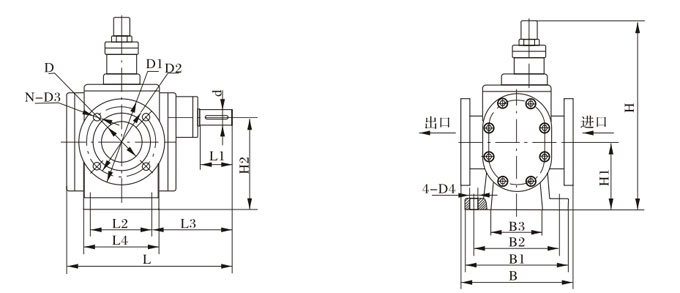

    YCB圆弧齿轮油泵安装尺寸



    YCB圆弧齿轮油泵安装尺寸
    型号 L L1 L2 L3 L4 B B1 B2 B3 H H1 H2 D D1 D2 N-D3 4-D4 d
    YCB0.6 180 30 45 107.5 66 125 91 70 35 187 80 92 φ25 φ100 φ75 4-M10 4-φ9 φ12
    YCB1.6 208 32 55 118.5 80 150 115 90 50 208 79.7 95 φ32 φ120 φ90 4-φ14 4-φ11 φ14
    YCB3.3 247.6 35 70 132.85 98 180 148 120 75 258 87.6 110 φ40 φ130 φ100 4-φ14 4-φ13 φ18
    YCB4 260.6 35 80 134.8 108 180 148 120 75 263 92.6 115 φ50 φ140 φ110 4-φ14 4-φ13 φ18
    YCB8 313 45 100 158.5 138 220 178 140 90 361 105 135 φ65 φ160

    φ130

    4-φ14 4-φ13 φ24
    YCB10 330 45 100 168.5 138 220 178 140 90 360 105 135 φ65 φ160 φ130 4-φ14 4-φ13 φ24
    YCB20 400 55 135 201 182 260 226 180 118 436.5 130.8 170 φ80 φ190 φ150 4-φ18 4-φ18 φ32
    YCB25 430 55 135 216 182 260 226 180 118 436.5 130.8 170 φ100 φ210 φ170 4-φ18 4-φ18 φ32
    YCB30 459 60 150 236 200 275 231 190 126 461 141 185 φ100 φ210 φ170 4-φ18 4-φ18 φ35
    YCB40 500 70 175 251.5 225 300 260 210 140 509 157 205 φ125 φ240 φ200 4-φ18 4-φ18 φ40
    YCB50 493 70 175 246.5 225 300 260 210 140 509 157 205 φ125 φ240 φ200 4-φ18 4-φ18 φ40

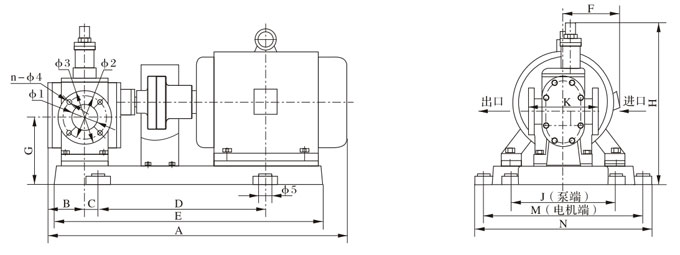

    YCB不锈钢圆弧齿轮泵外型、安装尺寸

    YCB不锈钢圆弧齿轮泵外型、安装尺寸
    型号
    Model
    流量
    m3/h
    A B C D E F G H J K M N φ1 φ2 φ3 n×φ4
    YCB0.6-0.6 0.6 506 50  22.5 280 421 155 115 232  136  125 222 252  φ25  φ75  φ100  4×M10
    YCB1.0-0.6 1.0 486.5 264 405 150 217 207 237
    YCB1.6-0.6 1.6  547 63  27.5  303  455  155  243  156  150  222  252 φ32 φ90  φ120
    4×φ14
    YCB2.5-0.6 2.5
    YCB3.3-0.6 3.3  644 76 35  344.5  544.5    180 127.6 298 198 180  266  298 φ 40  φ100 φ130
    YCB5.0-0.6 5.0
    YCB4.0-0.6 4.0  667.5 82 40  346  557  256  288  φ50 φ110  φ140
    YCB6.0-0.6 6.0
    YCB8.0-0.6 8.0  795 101  50    382  644    210 140 396 218 220 332 364 φ65 φ130 φ160
    YCB12-0.6 12
    YCB10-0.6 10 849 111 430 690
    YCB15-0.6 15 808 392 652
    YCB20-0.6 20 1009 131.5  29.5 566 845   255  165.8  471.5  270  260 380 416 φ80 φ150 φ190 4×φ18
    YCB25-0.6 25 1100 146.5 603 904 385 421  φ100  φ170  φ210
    YCB30-0.6 30 1125 147 35 646 954 196 517 295 275 400 436
    YCB40-0.6 40 1214 161 42.5 673 1023 285 212 562 315 300 425 461 φ125 φ200 φ240 8×φ18
    YCB50-0.6 50 1300 159 52.5 680 1080 310 237 590 240 300 476 536 φ125 φ200 φ240 8×φ18
