      NYP内转子泵

      时间:2013-09-11 11:35 作者:北弘泵业

    NYP内转子泵属于回转式容积泵,效率高,寿命长,适用介质温度:-10℃ —200℃,适用介质粘度:1.0cSt—300,000cSt,并且可以根据介质不同的物理特性,改变泵的转速。
    NYP内转子泵可以根据粘度的需要,无需拆泵即可调节齿轮间隙,达到泵在不同黏度下的工艺要求,整体轴承箱第二大优势就是,只需转动轴承箱即可实现间隙的调整,操作简单,不需拆卸泵的任何部件.
    外转子带动内转子同向转动,磨损小,使用寿命长.
    保温树脂泵应用行业:适用于输送纯净且有一定粘度的流体,可用于输送油品如润滑油,原油等,也可以用来输送糖蜜,聚氨酯,黑白料,橡胶,沥青,油漆,粘合剂,染料,涂料,润滑剂,多元醇,食品,药品等不含颗粒性杂质的高粘度物料,还可用于输送PA PB PC PE PS HIPS ABS PP PET PVA等高温,高粘度聚合物熔体物料.

    NYP内转子泵是根据石油、化工、涂料等行业的需求,研制开发的新型容积式泵,由于该产品可选用不同的材质和其独特的结构,因此广泛适用于不同性质、不同粘度的介质输送。
    适用介质温度:-10℃~200℃(NYP0.78和NYP2.3适用温度为-10℃~80℃)
    介质粘度:1.0cSt~300000cSt(NYP0.78及NYP2.3的适用介质粘度为1.0cSt~10000cSt)
    NYP内转子泵工作原理:
    具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入口和排出口隔开。转动时,在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。
    结构:
    NYP内转子泵主要有内外转子,轴,泵体,前盖,托架,密封,轴承等组成。密封有机械密封和填料密封两种形式,对于高温、高粘稠密度及腐蚀性较强的介质,选用填料密封。
    输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。泵可配安全阀,当泵或管路系统超压时,安全阀打开,形成内部回流,保证系统安全。

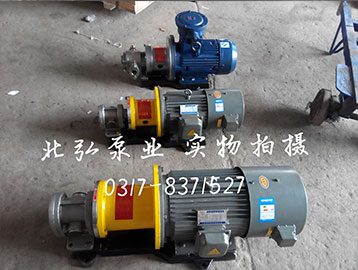

    泵装置由泵、电机和底座组成。传动方式有桥式和直联式两种。
    从主轴外伸端向泵看,为顺时针旋转。
    NYP内转子泵优点:
    1、输送液体平稳,无脉动,振动小,噪音低。
    2、有很强的自吸性能。
    3、正确选用零件材料,可输送多种有腐蚀性的介质,使用温度可达200℃
    4、内外转子转向相同,磨损小,使用寿命长。
    5、泵的转速与流量呈线性函数关系,可适当改变转速来改变泵的流量。
    6、特别适用高粘稠度介质的输送。

    型号

    流量

    压力
    Mpa
    吸入及排出管口径 必须汽蚀余量m 效率
    %
    减速方式

    m3/h

    I/min

    功率
    KW
    转速
    r/min
    减速机
    NYP3/1.0 2 33.3 1.0 Rp11/2 5 45 3 587 YCJ71

    NYP10/1.0

    6 100

    1.3

    Rp2

    45 7.5 228 YCJ112
    8 133.3 1.0 Rp2 45 7.5 303 YCJ100
    10 166.7 Rp2 51 7.5 357 YCJ100
    12 200 Rp2 54 7.5 475 YCJ100

    NYP30/1.0

    ? 18 300 ¢80 54 15 305 YCJ112
    22 366.7 ¢80 58 15 359 YCJ112
    28 466.7 ¢80 65 15 479 YCJ112
    NYP50/1.0 50 833.3 ¢150 52 37 128 YCJ315
    80 1333.3 ¢150 58 45 208 YCJ355
    100 1666.6 ¢150 65 55 253 YCJ355
    NYP3/1.0 1.5 25 Rp11/2 43 3 480

    皮带轮传动

    2 33.3 Rp11/2 43 3 640
    NYP10/1.0 8 133.3 Rp2 43 7.5 303
    10 166.7 Rp2 49 7.5 357
    12 200 Rp2 51 7.5 475
    NYP3/1.0 3 50 1 Rp11/2   55 3 960

    Y132S-6

    与电机直联

    密封方式:用户需要

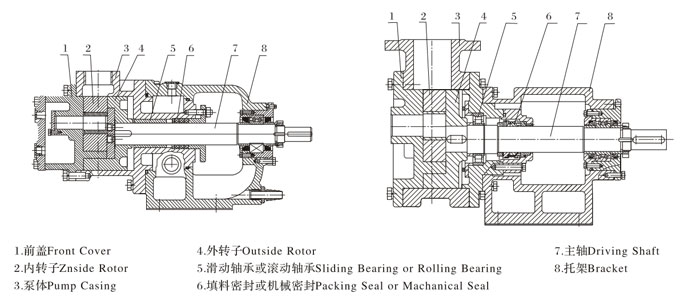

    NYP高粘度内齿泵结构图

    NYP高粘度内齿泵结构图

      NYP7.0(A)泵头外形尺寸

    NYP7.0(A)泵头外形尺寸
    泵型号 理论排量
    L/100r
    A B C D E F G H I Q N P Z 口径
    NYP7.0A
    (原NYP3A)
    7.0 58 16 99 147 375 140 172 88 178 90 43 19 13 G11/2"



    NYP24,NYP80,NYP111(A),NYP727泵头外形尺寸

    NYP24,NYP80,NYP111(A),NYP727泵头外形尺寸
    型号 理论排量
    L/100r
    A B C D E F G H I J K L N P Q S Z
    NYP24 24 120 30 94 196 518 200 240 160 320 50 125 165 57 30 180 4-φ18 18
    NYP80 80 170 27.5 138.5 183.5 592 220 255 180 390 80 160 200 75 42 225 8-φ18 15
    NYP111
    (原NYP30A)
    111 170 25 142 188 616 220 255 180 390 80 160 200 58 40 225 8-φ18 15
    NYP111
    (原NYP30A)
    111 340 30 3 198 688 220 280 220 430 80 160 200 75 42 420 8-φ18 20
    NYP320 320 340 35 120.5 268 849 330 400 260 520 125 210 250 120 65 410 8-φ18 22
    NYP727
    (原NYP50A)
    727 410 40 170 260 1060 370 450 360 680 150 240 285 120 80 530 8-φ18 22



    NYP不锈钢保温泵配减速电机整机安装尺寸图

    NYP不锈钢保温泵配减速电机整机安装尺寸图
    型号 L L1 L2 L3 L4 H H1 H2 B B1 B2 B3 D D1   Decelerator
    型号 功率KW 转速r/min
    NYP7.0 1028 91 384 590 115 327 253 163 270 225 225 90 G11/2" φ20 YCJ71 3 583
    455
    NYP52 1361 67 576 790 130 480 355 225 400 308 340 130 G2" φ22 YCJ112 7.5 228
    1351 67 576 790 130 533 355 225 400 308 340 130 G2" φ22 YCJ100 7.5 303
    357
    1436 67 576 790 130 533 355 225 400 308 340 130 G2" φ22 YCJ100 11 475
    NYP111 1500 154 558 890 227 585 495 285 525 385 475 210 φ80 φ22 YCJ112 15 305
    417
    479
    NYP727 2423 200 950 1259 330 825 935 615 580 520 520 320 φ150 φ28 YCJ315 37 128
