三螺杆泵

时间：2013-09-11 11:35　作者：北弘泵业

3G三螺杆泵和其它容积泵一样，当泵的排出口完全封闭时，泵内的压力就会上升到使泵损坏或使电动机过载的危险程度。所以，在泵的吸排口处，就必须设置安全阀。
3G三螺杆泵主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。
泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡，主动螺杆不承受弯曲负荷。从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设轴承，基本上也不承受弯曲负荷。在运行中，螺杆外圆表面和泵缸内壁之间形成的一层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。
螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。对于压差小于10千克力/cm2的小型泵，可以采用止推轴承。此外，还通过主动螺杆的中央油孔将高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。
3G三螺杆泵的轴封，通常采用机械轴封，并可根据工作压力的高低采取不同的形式。

三螺杆泵调整流量的方法
一般来说，用户对螺杆泵流量的要求是恒定不变的，但有些用户会根据生产的需要要求调节螺杆泵的流量，具体方法有以下三种。
1、通过变频电机加变频器的方法调节螺杆泵的流量。
2、通过普通电机加变频器的方法调节螺杆泵的流量。
3、通过调速电机调节螺杆泵的流量。

3G三螺杆泵优点：
1、压力和流量范围宽阔，流量范围0.2～600m3/h工作压力可达6.3MPa；
2、运送液体的种类和粘度范围宽广；
3、因为泵内的回转部件惯性力较低，故可使用很高的转速；
4、吸入性能好，具有自吸能力；
5、流量均匀连续，振动小，噪音低；
6、与其它回转泵相比，对进入的气体和污物不太敏感；
7、结构坚实，安装保养容易；
8、三螺杆泵，自吸；
9、由于部件通用组合系列化有多种结构，可用于卧式，法兰式和立式安装；
10、根据所输送介质需要还可提供加热或冷却结构；

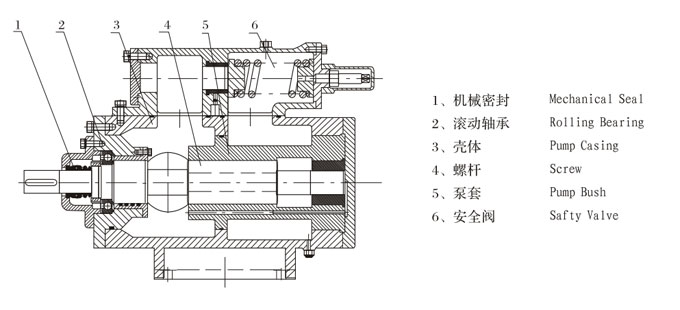

三螺杆泵结构图

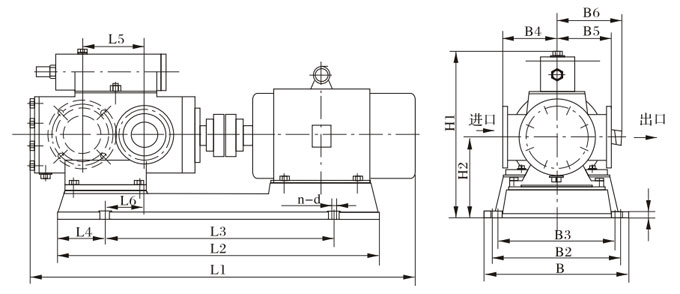

3G45×4-100×2外形及安装尺寸


泵型号	机座号	L1	L2	L3	L4	L5	L6	B1	B2	B3	B4	B5	B6	H1	H2	H3	n-d
45×4	Y100L Y132S Y132M Y160M	890 985 1025 1119	740 809 838 932	472 518 538 610	145 145 145 160	209 209 209 209	85 85 85 73.5	325 380 380 429	285 340 340 389	285 340 340 340	130 130 130 130	140 140 140 140	180 210 210 265	350 400 400 470	205 217 217 245	25 25 25 25	4-φ18 4-φ18 4-φ18 4-φ18
60×4	Y160M Y160L Y200L	1297 1342 1475	1017 1061 1157.5	700 700 757.5	178 178 183	285 285 285	100 100 100	460 460 525	410 410 475	370 370 370	170 170 170	175 175 175	265 265 310	585 585 585	270 270 310	30 30 30	4-φ23 4-φ23 4-φ23
70×2	Y132M Y160M	1199 1289	930 1012	587 652	159 160	165 165	71 71	420 465	380 425	380 380	170 170	170 170	210 265	458 500	275 275	30 30	4-φ23 4-φ23
70×4	Y180M Y200L	1404 1509	1199 1277	780.5 795	230.5 230.5	305 305	145 145	495 540	455 500	380 380	170 170	170 170	285 310	540 585	290 310	30 35	4-φ23 4-φ23
80×2	Y160M Y180M	1244 1308	1043 1092	663 707	165 165	204 204	110 110	470 480	430 440	430 440	190 190	190 190	265 285	505 540	280 290	30 30	4-φ23 4-φ23
80×4	Y200L Y225M	1570 1640	1241 1297	826 875	204 204	360 360	145 145	525 580	475 530	410 410	190 190	190 190	315 345	585 640	310 335	30 30	4-φ23 4-φ23
100×2	Y180L Y225S	1513 1623	1265 1336	821 865	195 195	254 254	140 140	520 595	460 535	460 460	220 220	220 220	285 345	580 640	330 335	30 30	4-φ23 4-φ23

3G三螺杆泵规格参数表

型号	排出压力 P MPa	流量 Q		转速n r/min	必需汽蚀余量 rm	效率η %	电动机
		m3/h	L/min				功率kw	型号
25×4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10			60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26			69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20			61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53			69	4	Y112M-2
36×4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40			66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100			72	7.5	Y132S2-2
42×4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70			73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166			72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99			74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217			75	15	Y160M2-2
60×4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245			74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525			77	37	Y200L2-2
70×2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70×4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
	2.5	23.5	392			79	30	Y200L-4
80×2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80×4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
	2.5	35	590			78.1	45	Y225M-4
100×2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100×4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
	2.5	70	1165			78.5	75	Y280S-4
S100×3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120×3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4
