      KCB齿轮泵

      时间:2013-09-11 11:35 作者:北弘泵业

    KCB齿轮泵是我国的传统产品,结构和设计是50年代初期引进苏联的产品,具有结构简单,实用,使用维护方便等特点。KCB系列齿轮泵均设有安全阀,当KCB齿轮油泵超载时自动打开可对电机起保护作用,但不能作为常开式溢流阀来调节泵的工作压力。
    我厂生产的KCB–200B齿轮泵以上规格的产品均将安全阀改为溢流阀,可在额定压力范围内任意调节泵的工作压力,不用在管路上再另行安装溢流阀等元件,起到调节和超载保护的双层功能。
    全系列KCB齿轮泵用三爪式弹性联轴器与电机组成油泵整机。
    KCB齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
    泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。
    泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装。
    从主轴外伸端向泵看,为顺时针旋转。
    KCB齿轮泵有良好的自吸性,泵内运动部件利用输送的液体实现润滑,致工作时可以不加引液和润滑剂。
    KCB齿轮泵安装顺序:
    (1)将机组放在埋在有地脚螺栓的基础上,在底座与基础之间放成对垫,作正用。
    (2)松开联轴器,用水平仪分别放在泵轴和底座上,通过调整楔块垫使机组至水平,找正后,适当拧紧地脚螺栓,以防走动。
    (3)用混凝土灌注底座和地脚螺栓孔。
    (4)待混凝土干后,检查底座和地脚螺栓是否有不良松动等现象,检查后应拧紧合格后应拧紧地脚螺栓,并重新检查泵的水平度。
    (5)校正泵轴和电机轴的同轴度,在联轴器处圆上的偏差允许小于0.1毫米,两联轴器平面间的间隙应保证2~3毫米,在两联轴器端面上,最大和最小间隙差数不得超过0.3毫米。
    (6)在接好管路及确定原动机转动方向后,再接上联轴器,并再校核一遍圆的同轴度。
    (7)在机组实际试运转3~4小时后最后检查,如没有不良现象则认为安装合格。
    (8)在安装过程中为防止杂物落入机器内,应将机组孔眼均盖好。
    (9)齿轮泵在开启前对进出管路进行清洗,在齿轮泵的进口段加上过滤器,以防杂物进入泵内。

    KCB齿轮泵性能参数表

    型号

    流量 Q 转速 n
    r/min

    排出压力 p
    Mpa
    必需汽
    蚀余量
    r
    m
    效率
    η
    %

    电动机
    m3/h L/min 功率KW

    型号
    KCB-18.3 1.1 18.3 1400 1.45 5 44 1.5 Y90L-4
    2CY-1.1/1.45
    KCB-33.3 2 33.3 1420 1.45 5 44 2.2 Y100L1-4
    2CY-2/1.45
    KCB-55 3.3 55 1400 0.33 7 41 1.5 Y90L-4
    2CY-3.3/0.33
    KCB-83.3 5 83.3 1420 0.33 7 43 2.2 Y100L1-4
    2CY-5/0.33
    KCB-135 8 135 940 0.33 5 46 2.2 Y112M-6
    2CY-8/0.33
    KCB-200 12 200 1440 0.33 5 46 4 Y112M-4
    2CY-12/0.33
    KCB-300 18 300 960 0.36 5 42 5.5 Y132M2-6
    2CY-18/0.36
    KCB-483.3 29 483.3 1440 0.36 5.5 42 11 Y160M-4
    2CY-29/0.36
    KCB-633 38 633 970 0.28 6 43 11 Y160L-6
    2CY-38/0.28
    KCB-960 58 960 1470 0.28 6.5 43 18.5 Y180M-4
    2CY-58/0.28
    KCB-1200 72 1200 740 0.6 7 43 37 Y280S-8
    KCB-1600 95 1600 980 45 Y280S-6
    KCB-1800 112 1800 740 0.6 7.5 43 55 Y315S-8
    KCB-2500 150 2500 985 75 Y315S-6
    KCB-2850 170 2850 740 0.6 8 44 90 Y315L1-8
    KCB-3800 230 3800 989 110 Y315L1-6
    KCB-4100 245 4100 743 0.6 8 44 132 Y355M1-8
    KCB-5400 325 5400 989 160 Y355M1-6
    KCB-5600 330 5600 744 0.6 8 44 160 Y355M2-8
    KCB-7600 460 7600 989 200 Y355M3-6
    KCB-7000 420 7000 744 0.6 8 44 185 Y355L1-8
    KCB-9600 570 9600 989 250 Y355L2-6

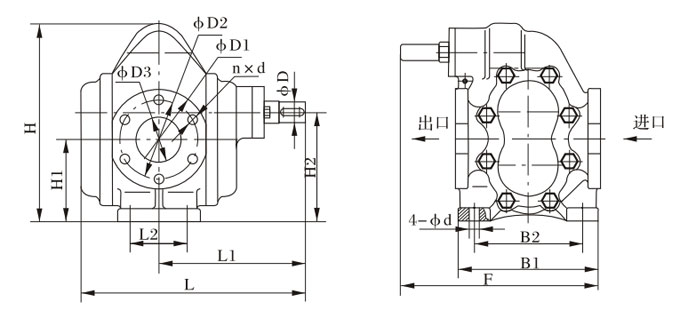

    KCB200-960型齿轮泵外型、安装尺寸
    型号 L L1 L2 B1 B2 H H1 H2 F φD1 φD2 φD3 n×d φD 4-φd
    KCB-200 290 200 66 214 160 263.5 118 152.5 300 140 110 50 4-M12 28 13
    KCB-300 354 230 90 225 180 308 128 170 318 155 123 70 6-M14 32 16
    KCB-483.3 354 230 90 225 180 308 128 170 318 155 123 70 6-M14 32 16
    KCB-633 415 270 120 280 175 385 188 205 380 190 158 100 8-M14 38 18
    KCB-960 415 270 120 280 175 385 188 205 380 190 158 100 8-M14 38 18
