      NCB内啮合齿轮泵

      时间:2013-09-11 11:35 作者:北弘泵业

    NCB型内啮合齿轮泵是采用齿轮内啮合原理,内外齿轮节圆紧靠一边,另一边被泵盖上“月牙板”隔开;主轴上的主动内齿带动其中外齿轮同向转动,在进口处轮齿相互分离形成负压而吸人液体,轮齿在出口处不断嵌入啮合而将液体挤压输出。由于这种独特的结构,所以特别适用于输送黏度大的介质,黏度范围为0.2-100000cp;
    本系列泵可反向输送,只要更换电机转向即可;
    该泵泵体可转向,进出口位置成直角,便于选配进出口位置。
    NCB型内啮合齿轮泵是一种性能独特的新型输送泵,适用于输送各种轻质、挥发性液体,直至重质、粘稠液体,甚至半固态液体。广泛应用于石油、化工、油脂、涂料等行业。
    NCB型内啮合齿轮泵适合输送皂角,硅油,松香,涂料等等高粘度的介质,应用十分广泛。特别是在输送和装卸高粘度液体方面有独到之处,其优势是其它泵所无法比拟的。
    NCB型内啮合齿轮泵具有:无困油现象,输出平稳,效率高,噪音小,使用寿命长优点。

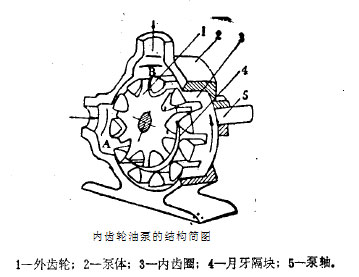

    NCB结构图

    NCB型内啮合齿轮泵安装要求

    NCB型内啮合齿轮泵的型号不同安装要求都不一样,不能随便安装,为了使其发挥最佳的性能。安装NCB型内啮合齿轮泵时必须使用拥有专业技术的安装技术员,装很多人都会装,但是怎么装才是最好的大家未必都知道了。

    NCB型内啮合齿轮泵的安装高度,这是一个非常重要的参数。我们所说的高度其实就是指介质面到NCB型内啮合齿轮泵转子中心线之间的垂直距离,还有一个高度是允许吸上的真空高度,但是这两个概念是不能混为一谈的。因为标准的允许吸上真空高度是指NCB型内啮合齿轮泵进 料口断面上的真空值,但是它并没有将吸物料管道配套以后的介质流状况考虑在内,会造成测量结果的误差。我们在确定NCB型内啮合齿轮泵的安装高度时,都是将允许吸上真空高度减去了吸料管道损失扬程以后,得到的一个数值。为了克服实际地形吸料的高度,

    NCB型内啮合齿轮泵安装高度是不能超过计算值的,否则,NCB型内啮合齿轮泵将会抽不上介质来。还有,上面提到的吸料管道损失扬程也是另外一个影响因素,因此,最好是用最短的管路进行布置。

    从NCB型内啮合齿轮泵的管道安装技术来看,吸料管道的密封性是非常重要的,因为管道的密封性不好,一旦漏料、漏气的话,就会破坏NCB型内啮合齿轮泵进料口处的真空度,使NCB型内啮合齿轮泵出料量减少,严重时甚至抽不上介质来。

    安装NCB型内啮合齿轮泵的过程中应注意的事项:

    NCB型内啮合齿轮泵安装的好坏,对泵的平稳运行和使用寿命有很重要的影响,所以安装校正工作必须仔细地进行,不得草率行事。

    NCB型内啮合齿轮泵的吸入和排出管路应该有支架。泵不允许承受管路的负荷。

    安装NCB型内啮合齿轮泵的地点应足够宽敞,以方便检修工作。

    NCB型内啮合齿轮泵在安装的时候,每一步都是很重要的,都会对设备是否能正常运行产生影响,所以一步都马虎不得。

    NCB转子泵性能参数表

    型号 进出口径 流量 压力 吸入真空 转速 配用电机 装配形式 重量 外形尺寸
    型号 功率
    NCB-1.2/0.3 Gi" 1.2 0.3 0.03 500 Y90L-6 1.1 W-L 10 234X140X140
    NCB-1.8/0.3 G11/2" 1.8 0.3 0.03 500 1.5 W-L 11 254X153X153
    NCB-3/0.3 3 700 Y100L-6 1.5 W-L
    NCB-6/0.5 40. 6 0.5 0.05 500 3 W-L 70 700X370X300
    NCB-8/0.5 8 570 Y100L2-4 3 W-L
    NCB-12/0.5 50 12 0.5 0.05 690 Y132M1-6 4 W-L 140 800X550X420
    NCB-16/0.5 16 380 Y132M2-6 5.5 W-L
    NCB-20/0.5 20 460 Y132M-4 7.5 W-L
    NCB-12/0.7 80 12 0.7 0.05 220 Y160M-6 7.5 W-L 330 910X780X500
    NCB-18/0.7 18 310 Y160L-6 11 W-L
    NCB-24/0.5 24 0.5 0.05 420 Y10M-4 11 W-L
    NCB-30/0.5 30 520 Y160L-4 15 W-L
    NCB-40/0.5 120 40 0.5 0.06 230 Y200L1-6 18.5 W-L 750 1240X1022X610
    NCB-50/0.5 50 290 Y200L2-6 22 W-L
    NCB-60/0.5 60 350 Y200L2-6 22 W-L
    NCB-70/0.5 70 410 Y225M-6 30 W-L
    NCB-80/0.5 80 470 Y200L-4 30 W-L
    NCB-100/0.5 150 100 0.5 0.06 320 Y280S-6 45 W-L
    NCB-120/0.5 120 380 Y280M-6 55 W-L
    NCB-150/0.5 150 480 Y280S-4 75 W-L
