    KCB齿轮油泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
    KCB齿轮油泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。 KCB齿轮油泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装。
    KCB齿轮油泵主要用于油田、油库、港口、码头、船舶等大流量输油,卸油!

    结构说明
    KCB齿轮泵由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。
    1、泵体、前后盖等零件为灰铸铁件,齿轮用优质碳素钢制作;亦可根据用户需要用铜材或不锈钢制作。
    2、安全阀。
    KCB齿轮油泵装有安全阀,当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压?击时安全阀就会自动打开,卸除部分或全部的高压液体回到吸入腔,从而对泵及管道起到安全保护作用。
    3、轴承。
    KCB18.3-83.3齿轮油泵采用DU轴承;可根据用户要求采用自润滑轴承套。
    KCB133-960齿轮油泵有采用DU轴承,锡青铜轴承和滚动轴承三种结构,需在订货时注明。订货时未注明者均按DU轴承结构供货。
    轴承为内置型式,依靠被输送介质进行润滑。
    4、轴封。
    本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。
    a. 骨架油封:骨架油封的特点是维护、更换方便,成本低,但寿命较短。丁晴胶骨架油封适用于100℃:以下工作环境;氟橡胶骨架油封适用于200℃以下工作环境。
    b. 机械密封:机械密封的特点是密封可靠、寿命长,成本高。 动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造,使用温度在200℃以下。
    c. 填料密封:填料密封仅用于高温油泵,其特点是耐高温,有少量泄漏。使用过程中需根据泄漏情况经常进行调整,使用温度在250℃:以下。
    用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。
    5、进、出油口型式:
    KCB18.3-83.3齿轮油泵泵进、出油口为与口径对应的英制管螺纹(G),直接制作在泵体上。
    KCB133-960齿轮油泵配带管螺口的腰形法兰;其余泵不配带法兰,当用户需要配带法兰时,应在订货中注明。
    6、泵与电机用弹性联轴器连接,并安装在公共底盘上。

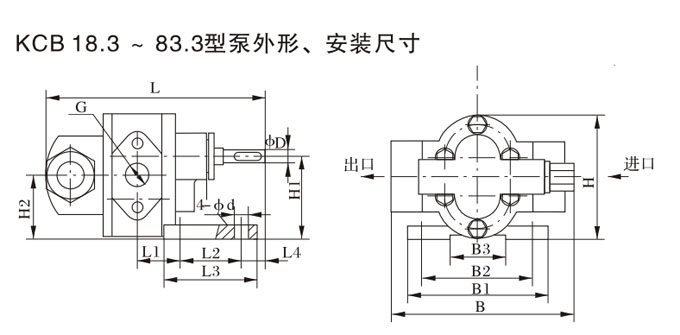

    KCB18.3-83.3泵外形安装图
    型号 L L1 L2 L3 L4 B B1 B2 B3 H H1 H2 φD G 4-φd
    KCB-18.3 217.5 35 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
    KCB-33.3 231 42.5 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
    KCB-55 246 50 80 115 16 192 150 120 66 136 90 69 20 G1" 16
    KCB-83.3 271 62 80 115 16 192 150 120 66 136 90 69 20 G11/2" 16

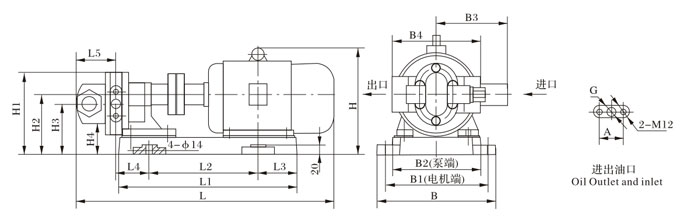

    KCB-18.3~KCB-83.3外型、安装尺寸及重量

    KCB-18.3~KCB-83.3外型、安装尺寸及重量
    型号 L L1 L2 L3 L4 L5 H H1 H2 H3 H4 B B1 B2 B3 B4 A G 重量
    Weight(kg)
    KCB-18.3 566 391 239 86 75 86 230 176 130 109 40 259 225 190 155 192 52 G3/4" 62.15
    KCB-33.3 618 416 256 86 82 93 285 186 140 119 50 279 245 190 180 192 52 G3/4" 66.8
    KCB-55 595 391 239 86 89.5 100.5 230 176 130 109 40 259 225 190 155 192 70 G1" 64.15
    KCB-83.3 652 416 256 94 102 113 285 186 140 119 50 279 245 190 180 192 78 G11/2" 70.15

    KCB齿轮油泵性能参数表

    型号

    流量 Q 转速 n
    r/min

    排出压力 p
    Mpa
    必需汽
    蚀余量
    r
    m
    效率
    η
    %

    电动机
    m3/h L/min 功率KW

    型号
    KCB-18.3 1.1 18.3 1400 1.45 5 44 1.5 Y90L-4
    2CY-1.1/1.45
    KCB-33.3 2 33.3 1420 1.45 5 44 2.2 Y100L1-4
    2CY-2/1.45
    KCB-55 3.3 55 1400 0.33 7 41 1.5 Y90L-4
    2CY-3.3/0.33
    KCB-83.3 5 83.3 1420 0.33 7 43 2.2 Y100L1-4
    2CY-5/0.33
    KCB-135 8 135 940 0.33 5 46 2.2 Y112M-6
    2CY-8/0.33
    KCB-200 12 200 1440 0.33 5 46 4 Y112M-4
    2CY-12/0.33
    KCB-300 18 300 960 0.36 5 42 5.5 Y132M2-6
    2CY-18/0.36
    KCB-483.3 29 483.3 1440 0.36 5.5 42 11 Y160M-4
    2CY-29/0.36
    KCB-633 38 633 970 0.28 6 43 11 Y160L-6
    2CY-38/0.28
    KCB-960 58 960 1470 0.28 6.5 43 18.5 Y180M-4
    2CY-58/0.28
    KCB-1200 72 1200 740 0.6 7 43 37 Y280S-8
    KCB-1600 95 1600 980 45 Y280S-6
    KCB-1800 112 1800 740 0.6 7.5 43 55 Y315S-8
    KCB-2500 150 2500 985 75 Y315S-6
    KCB-2850 170 2850 740 0.6 8 44 90 Y315L1-8
    KCB-3800 230 3800 989 110 Y315L1-6
    KCB-4100 245 4100 743 0.6 8 44 132 Y355M1-8
    KCB-5400 325 5400 989 160 Y355M1-6
    KCB-5600 330 5600 744 0.6 8 44 160 Y355M2-8
    KCB-7600 460 7600 989 200 Y355M3-6
    KCB-7000 420 7000 744 0.6 8 44 185 Y355L1-8
    KCB-9600 570 9600 989 250 Y355L2-6
